STEVAL-LLL013V1

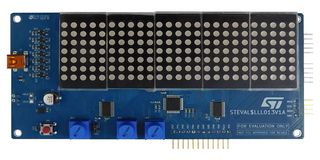

STEVAL-LLL013V1 es una placa de matriz LED de 7x25 controlada por dos controladores LED STP16CPC26. Puede mostrar banners en los que cada píxel puede tener un nivel de brillo diferente (32 niveles). La frecuencia de actualización de la pantalla es superior a 100Hz. Los banners se pueden desplazar horizontalmente en ambas direcciones para obtener efectos de luces. Los banners se cargan mediante el uso de la aplicación de software para PC STSW-LLL013GUI. El STP16CPC26 es un controlador de disipador de LED de corriente constante, monolítico, de bajo voltaje y 16 bits con una interfaz de entrada/salida en serie. Dos STP16CPC26 controlan una matriz LED de 7x25. Los dos controladores LED están conectados en cadena y controlados por la MCU STM32F042K6T6, utilizando una interfaz IP SPI. La MCU funciona como un generador de cuadros para los banners y como un puente con la aplicación de software de PC, al implementar una clase de dispositivo VCP USB. Los potenciómetros adicionales en la placa le permiten cambiar el brillo de toda la pantalla y la velocidad de los efectos de desplazamiento del banner.

• Dos modos de suministro de energía seleccionados (USB, suministro externo de 5V)
• Frecuencia de actualización de pantalla <lt/>100Hz
• 32 niveles de brillo de píxeles
• Brillo de la pantalla ajustado mediante potenciómetro
• La velocidad de los efectos de desplazamiento se establece mediante potenciómetro
• Interfaz gráfica de usuario de software para PC para diseño de banners
