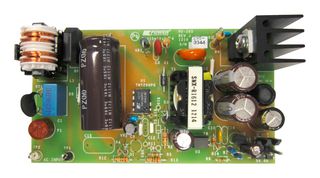

RDK-295

Kit de diseño de referencia para una fuente de alimentación de reserva de 20W que utiliza TinySwitch™-4 TNY290PG. EcoSmart™ cumple con todos los estándares de eficiencia energética armonizados existentes y propuestos, incluidos CECP (China), CEC, EPA, AGO y la Comisión Europea. El parámetro I2f con tolerancia estricta (–10 %, +12 %) reduce el costo del sistema, aumenta el suministro de potencia magnética y del MOSFET y reduce la potencia de sobrecarga, lo que disminuye los costos de diodos y capacitores de salida. Las características de seguridad/confiabilidad integradas de TinySwitch-4 incluyen una función de apagado térmico histéresis precisa (±5 %), con recuperación automática que mantiene temperaturas de PCB seguras en todas las condiciones, el reinicio automático protege contra cortocircuitos de salida y condiciones de falla de bucle abierto y una distancia de fuga de 3.2mm en el paquete permite un funcionamiento confiable en entornos con alta humedad y alta contaminación. Aunque está diseñado como una fuente de alimentación auxiliar o de polarización para una fuente de alimentación de computadora personal (PC), este diseño también se puede utilizar como una plataforma de evaluación de propósito general para dispositivos TinySwitch-4.

• Entrada de 90V CA a 295V CA (110VCD a 420VCD) y salida de 5V, 4A
• Consumo sin carga de <lt/>40mW a 230VCA
• <gt/>81% de eficiencia en modo activo (supera el requisito estándar del 76%)
• El valor del condensador BP/M selecciona el límite de corriente del MOSFET para una mayor flexibilidad de diseño
• Cumple con EN550022 y CISPR-22 Clase B EMI conducida
• Se utiliza normalmente en aplicaciones generales de PC.
• Protección contra sobretensión de salida (OVP) mediante función de apagado detectado por el devanado de polarización primario
