MCSPTE1AK344

MCSPTE1AK344 es un kit de desarrollo diseñado para el control de motores de corriente continua sin escobillas (BLDC), destinado a sistemas de calefacción, ventilación y aire acondicionado (HVAC) o bombas eléctricas, y para el control de motores síncronos de imanes permanentes (PMSM) trifásicos, destinado a suspensiones activas, sistemas de propulsión eléctricos, eTurbo o generadores de arranque por correa. Basado en el microcontrolador Arm® Cortex®-M7 S32K3 de 32 bits y el precontrolador GD3000, el MCSPTE1AK344 permite la creación rápida de prototipos y evaluación de aplicaciones de control BLDC y PMSM sin tener que esperar el diseño final del hardware. El software de aplicación MCSPTE1AK344 aprovecha el conjunto de bibliotecas de control de motores y matemáticas automotrices (AMMCLib) más el paquete de software de controladores en tiempo real (RTD) para proporcionar una implementación de referencia completa para el control de motores BLDC y PMSM trifásicos. El software RTD permite crear aplicaciones de control de motores tanto para entornos AUTOSAR® como para entornos no AUTOSAR.

• S32K3X4EVB-Q172. Tarjeta de evaluación S32K344 con soporte de conectividad Ethernet, LIN y CAN
• Tarjeta de etapa de potencia trifásica de hasta 12V/5A basada en precontrolador SMARTMOS™ GD3000 con detección de fallos
• Motor PM de bajo costo: motor PM trifásico equipado con sensor Hall, 24VCD, 9000 RPM, 95W, 42BLY3A78-24110
• Cable USB
• Fuente de alimentación de 12VCD

Contenido

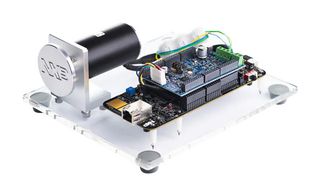

Tarjeta de evaluación S32K3X4EVB-Q172, protector de control de motor para tarjeta DEVKIT (DEVKIT-MOTORGD), motor PM, cable USB, fuente de alimentación.
