1323XDSK

El 1323XDSK es un kit de desarrollo de inicio basado en el microcontrolador MC1323X Proporciona un conjunto completo de plataformas de hardware para la evaluación de las rentables soluciones de sistema en chip (SoC) MC13234 y MC13237 (colectivamente MC1323x). La familia MC1323x es una plataforma de sistema en chip (SoC) de bajo costo para el estándar IEEE 802.15.4 que incorpora un transceptor de radiofrecuencia de 2.4GHz completo y de bajo consumo con conmutador Tx/Rx, una CPU HCS08 de 8 bits y un conjunto funcional de periféricos MCU en un paquete LGA de 48 pines.

• Nodo inalámbrico totalmente compatible con IEEE 802.15.4, compatible con ZigBee con la pila de software BeeStack
• Área de diseño de referencia con nodo RF de bajo costo y tamaño reducido
• Oscilador de referencia de 32MHz
• Puerto de depuración de MCU serie BDM
• Oscilador de cristal secundario opcional de 32.768KHz para una sincronización precisa de baja potencia
• emisor de infrarrojos
• FLASH serial de 2 Mbit (utiliza interfaz SPI)
• Interruptor de reinicio maestro
• Regulación y gestión de potencia total
• PWM alineado al borde o alineado al centro con búfer
• Capaz de interrumpirse durante más de un día
• Hasta 32 GPIO

Contenido

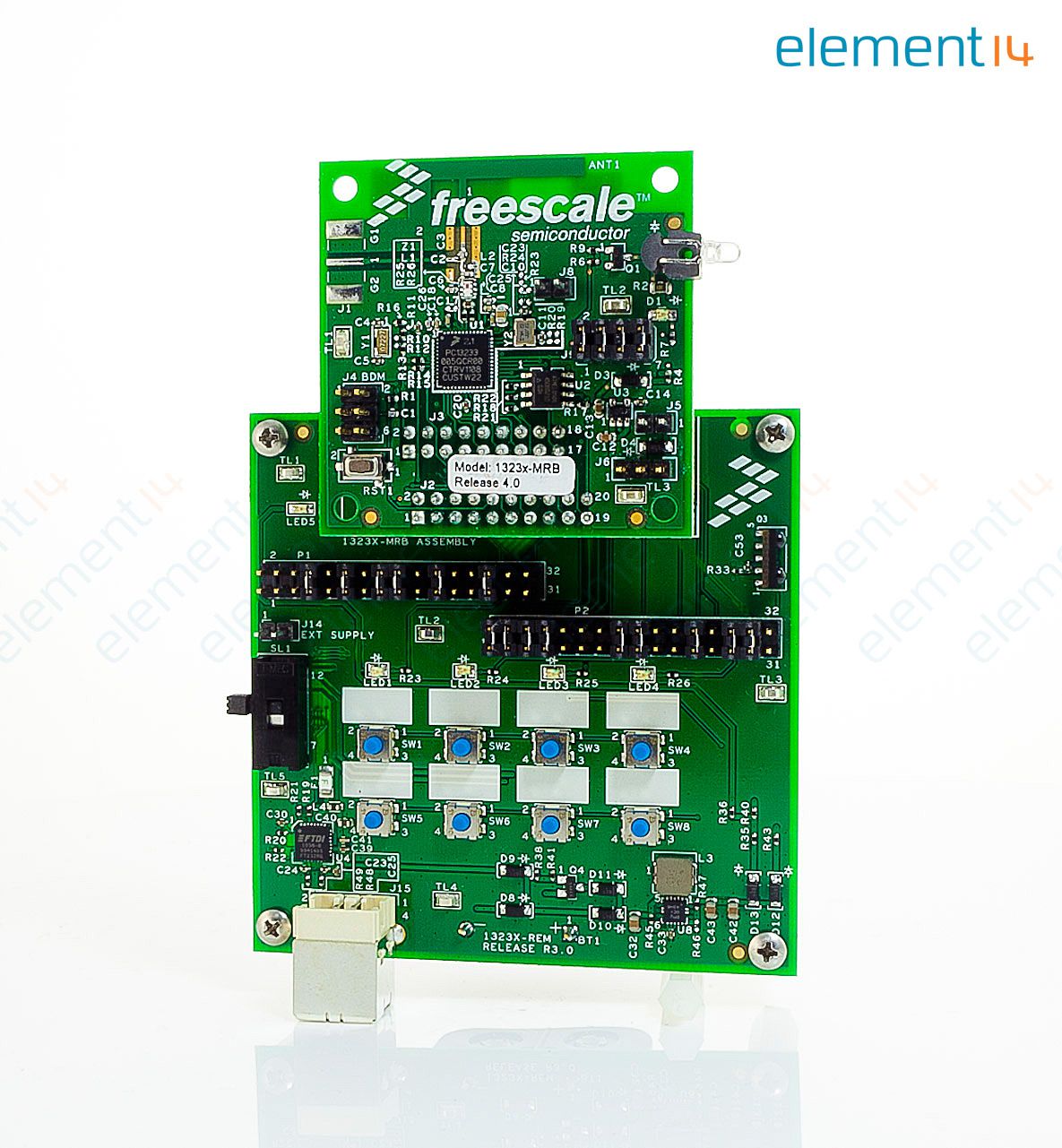

Transceptor MC13234, 1323x-MRB (placa de referencia modular), 1323x-REM (placa base de extensión remota), 1323x-RCM (placa base de control remoto), kit de herramientas de conectividad inalámbrica BeeKit, estudio de desarrollo CodeWarrior, cables USB.
