ATTINY2313A-PU
MCU de 8 Bits, Baja Potencia, Alto Rendimiento, Serie AVR ATtiny Family ATtiny23 Microcontrollers

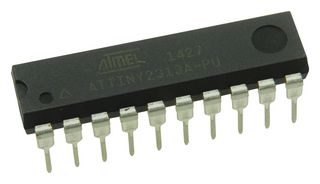

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteMICROCHIP
No. Parte FabricanteATTINY2313A-PU
No. Parte Newark68T3553
Rango de ProductoSerie AVR ATtiny Family ATtiny23 Microcontrollers
Hoja de datos técnicos
Disponible para pedido
Plazo de entrega estándar del fabricante: 18 semanas
| Cantidad | Precio |
|---|---|
| 108+ | $1.610 |
| 504+ | $1.560 |
Precio para:Cada
Mínimo: 432
Múltiple: 18
$695.52
nota de línea
Se han añadido a la confirmación de pedido, la factura y el albarán solo para este pedido.
Este número se añadirá a la confirmación del pedido, la factura, el albarán, el e-mail de confirmación del pedido y la etiqueta del producto.
Información del producto
FabricanteMICROCHIP
No. Parte FabricanteATTINY2313A-PU
No. Parte Newark68T3553
Rango de ProductoSerie AVR ATtiny Family ATtiny23 Microcontrollers
Hoja de datos técnicos
Rango de ProductoSerie AVR ATtiny Family ATtiny23 Microcontrollers
Familia/Series del ControladorATtiny
Velocidad de CPU20MHz
Núcleo del DispositivoAVR
Frecuencia de Funcionamiento Máx.20MHz
Memoria Programable, Tamaño2KB
No. de Pines20Pines
Estuche / Paquete CIDIP
Modelo de MCUDIP
Núm. de Entradas/Salidas18E/S's
Tipo de Interfaz IntegradaI2C, SPI, UART
InterfacesI2C, SPI, UART
Tamaño de Memoria RAM128Byte
Canales ADC-
Familia MCUAVR ATtiny
Resolución de ADC-
Tensión de Alimentación Mín.1.8V
Serie MCUATtiny23
Tensión de Alimentación Máx.5.5V
Temperatura de Trabajo Mín.-40°C
Temperatura de Trabajo Máx.85°C
IC, MontajeThrough Hole
Calificación-
Nivel de Sensibilidad a la Humedad (MSL)-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (14-Jun-2023)
Resumen del producto
El Atmel ATTINY2313A-PU es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada de AVR. Al ejecutar instrucciones potentes en un solo ciclo de reloj, ATTINY2313A-PU logra rendimientos aproximados a 1MIPS por MHz, permitiendo que el diseñador del sistema optimice el consumo de energía en comparación con la velocidad de procesamiento.
- Arquitectura RISC avanzada
- 120 instrucciones poderosas
- 32 x 8 registros de trabajo de uso general
- Operación estática completa
- Hasta 20MIPS de rendimiento a 20MHz
- Memoria permanente No-Volátil de programas y datos
- Memoria Flash Autoprogramable en el Sistema de 2/4K bytes
- Resiste 10,000 Ciclos de Escritura/Lectura
- Contraseña de programación para asegurar los datos en la memoria flash y EEPROM
- Cuatro Canales PWM
- Comparador analógico en-chip
- Temporizador vigilancia programable con oscilador en chip
- Interfaz Serial Universal (USI)
- USART dúplex completo
- Depuración en chip debugWIRE
- Programable en sistema a través del puerto SPI
- Fuentes de interrupción externas e internas
- Modos inactivo, apagado y en espera de bajo consumo
- Potencia mejorada en el circuito de reinicio
- Circuito de detección de apagón programable
- Oscilador interno calibrado
- 18 líneas de E/S programables
Especificaciones técnicas
Rango de Producto
Serie AVR ATtiny Family ATtiny23 Microcontrollers
Velocidad de CPU
20MHz
Frecuencia de Funcionamiento Máx.
20MHz
No. de Pines
20Pines
Modelo de MCU
DIP
Tipo de Interfaz Integrada
I2C, SPI, UART
Tamaño de Memoria RAM
128Byte
Familia MCU
AVR ATtiny
Tensión de Alimentación Mín.
1.8V
Tensión de Alimentación Máx.
5.5V
Temperatura de Trabajo Máx.
85°C
Calificación
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (14-Jun-2023)
Familia/Series del Controlador
ATtiny
Núcleo del Dispositivo
AVR
Memoria Programable, Tamaño
2KB
Estuche / Paquete CI
DIP
Núm. de Entradas/Salidas
18E/S's
Interfaces
I2C, SPI, UART
Canales ADC
-
Resolución de ADC
-
Serie MCU
ATtiny23
Temperatura de Trabajo Mín.
-40°C
IC, Montaje
Through Hole
Nivel de Sensibilidad a la Humedad (MSL)
-
Documentos técnicos (4)
Productos relacionados
3 productos encontrados
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (14-Jun-2023)
