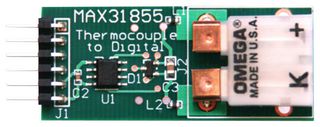

MAX31855PMB1#

El MAX31855PMB1# es un módulo periférico que proporciona el hardware necesario para interconectar el convertidor de termopar a digital con compensación de unión fría MAX31855 a cualquier sistema que utilice puertos de expansión compatibles con Pmod™. El CI realiza la compensación de unión fría y digitaliza la señal de un termopar. Este módulo está configurado para funcionar con un termopar tipo K. Los datos se emiten en un formato de solo lectura, compatible con SPI y con signo de 14 bits. Este convertidor resuelve temperaturas de hasta 0.25 °C, permite lecturas tan altas como +1800°C y tan bajas como -270°C, y exhibe una precisión de termopar de ±2°C para temperaturas que varían de -200°C a +700°C para termopares tipo K.

• Convierte la salida de un termopar tipo K directamente en una palabra digital con signo de 14 bits
• Compensación de unión fría
• Resolución de 14bits, 0.25 °C
• Detecta cortocircuitos de termopar a tierra o VCC
• Detecta termopar abierto y conector compatible con Pmod de 6 pines (SPI)
• Software de ejemplo escrito en C para portabilidad
• Plano de PCB probado
• Completamente ensamblado y probado.

Notas

Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
